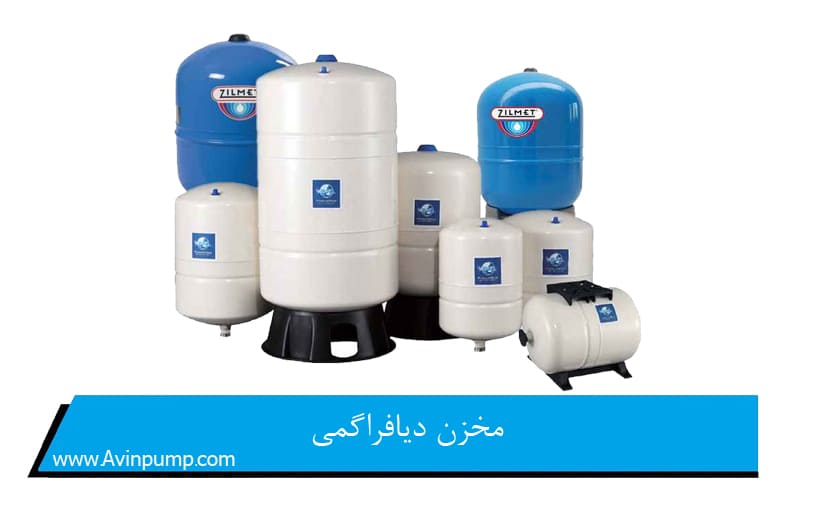

مخزن تحت فشار دیافراگمی (Diaphragm Pressure Tank) نوعی مخزن است که برای ذخیره‌سازی و نگهداری مایعات تحت فشار استفاده می‌شود. این نوع مخزن معمولاً در سیستم‌های پمپاژ آب، سیستم‌های گرمایشی و سرمایشی، و همچنین در صنایع مختلف کاربرد دارد. در ادامه به توضیحات بیشتری درباره این نوع منبع پرداخته می‌شود:
1. تقسیم‌بندی فضا: دیافراگم موجود در مخزن، فضای داخلی را به دو قسمت تقسیم می‌کند؛ یکی برای مایع و دیگری برای هوا یا گاز تحت فشار، این تقسیم‌بندی باعث می‌شود که فشار درون مخزن یکنواخت‌تر باشد.
2. کاهش ضربه: دیافراگم به کاهش ضربات ناشی از تغییرات ناگهانی فشار که اصطلاحا به آن ضربه قوچ گفته می شود کمک می‌کند و از آسیب به تجهیزات جلوگیری می‌کند.
3. عملکرد بهینه: این مخازن به حفظ فشار مطلوب در سیستم کمک می‌کنند و به پمپ‌آب اجازه می‌دهند تا به طور کارآمدتری عمل کنند.
4. جلوگیری از آلودگی: دیافراگم مانع از تماس مستقیم مایع با هوا و یا بنده فلزی مخزن می‌شود و از آلودگی مایع جلوگیری می‌کند.
• سیستم‌های آبرسانی: برای ذخیره‌سازی آب و تنظیم فشار در سیستم‌های توزیع آب.
• سیستم‌های گرمایشی و سرمایشی: برای حفظ فشار در سیستم‌های گرمایش مرکزی بعنوان منبع انبساط.
• صنعت: در فرآیندهای صنعتی که نیاز به نگهداری مایعات تحت فشار دارند.
1. دیافراگم: این جزء اصلی مخزن است که فضای داخلی را به دو قسمت تقسیم می‌کند. یکی از این قسمت‌ها معمولاً با مایع (مانند آب) پر می‌شود و قسمت دیگر با هوا یا گاز پر می‌شود.
2. بدنه مخزن: بدنه مخزن معمولاً از فولاد یا مواد مقاوم در برابر زنگ‌زدگی ساخته می‌شود تا بتواند فشار بالا را تحمل کند.
3. فلنج ورودی: مخزن دارای ورودی برای اتصال به پمپ برای توزیع مایع به سیستم‌های دیگر است.
4. سوپاپ اطمینان: این سوپاپ برای جلوگیری از افزایش بیش از حد فشار در مخزن طراحی شده است و در صورت نیاز، فشار اضافی را تخلیه می‌کند.
• وقتی پمپ آب را به داخل مخزن می‌فرستد، دیافراگم به سمت بالا حرکت می‌کند و با پر شدن فضای داخلی دیافراگم، فضای هوای بالای دیافراگم فشرده می‌شود. و در هنگام افت فشار سیستم این عمل باعث ایجاد فشار در سیستم می‌شود و مایع تحت فشار به سمت نقاط مصرف (مانند شیرآلات) هدایت می‌شود و پس از رفع افت فشار زمانی که مصرف آب کاهش می‌یابد یا قطع می‌شود، دیافراگم به حالت اولیه خود برمی‌گردد و فشار موجود در مخزن کمک می‌کند تا آب به راحتی به نقاط مصرف برسد.

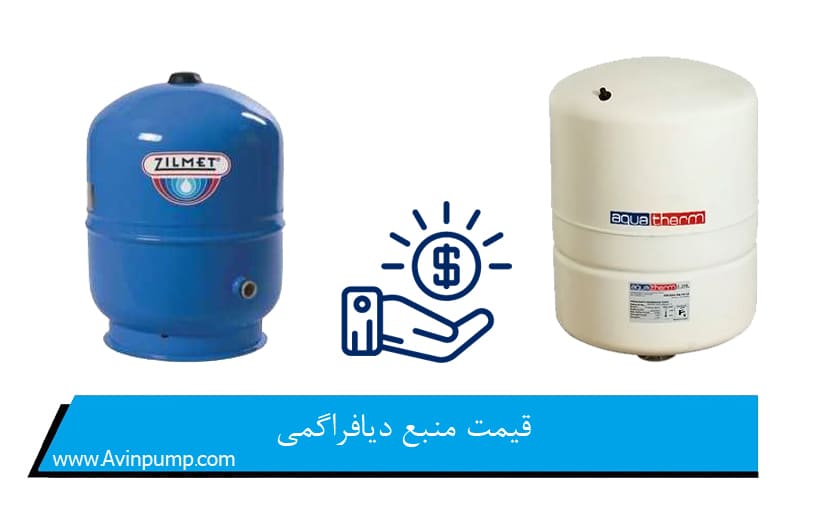

قیمت مخازن تحت فشار دیافراگمی می‌تواند به عوامل مختلفی بستگی داشته باشد، از جمله:
به طور کلی، قیمت مخازن تحت فشار دیافراگمی می‌تواند از 1,960,000 تومان تا 45,000,000 تومان متغیر است. برای دریافت قیمت دقیق، بهتر است به وب‌سایت‌های فروش تجهیزات صنعتی آوین پمپ مراجعه کنید و یا با کارشناسان ما تماس بگیرید.
متأسفانه در طول سالیان متمادی بسیاری از افراد و کارشناسان تاسیسات از منبع تحت فشار تیوپی به عنوان منابع فشار دیافراگمی یاد می کنند. در حالی که بیشتر منابع فشار موجود در بازار منابع فشار تیوپی هستند.
این منابع نسبت به منبع فشار دیافراگمی تفاوت دارند تفاوت آنها در این است که تیوپ منبع دیافراگمی قابل تعویض نمی باشد اما تیوپ داخل منابع تحت فشار تیوپی قابل تعویض می باشند از طرفی منبع فشار دیافراگمی نسبت به نوع تیوپی عمر طولانی تری دارد و نیاز به سرویس های دوره ای کمتری دارد.
مثلا منبع تحت فشار هاماک که سال هاست در ایران پرفروش بوده به عنوان منبع فشار دیافراگمی هاماک شناخته شده و به فروش می رسد و حتی روی جعبه و بدنه آن منبع دیافراگمی نوشته شده است! در حالی که فقط نوع تیوپی آن در ایران ساخته و به فروش می رسد.
منابع تحت فشار دیافراگمی به علت طراحی و تکنولوژی پیشرفته به کار رفته شده در ساخت آنها در داخل ایران قابل تولید نمی باشند از همین رو فقط می توان به محصولات وارداتی بسنده کرد یکی از برند های با کیفیت منبع دیافراگمی زیلمت ایتالیا می باشد. آوین پمپ با سبد محصولی متنوع از برند های مطرح و با کیفیت بهترین مارک های منابع دیافراگمی را به شما عرضه می کند.
سخن پایانی
در نهایت باید توجه داشته باشیم که محاسبات منبع دیافراگمی با توجه به شرایط پروژه و نوع ساختمان انتخاب می شود. بنابراین اگر به فکر خرید این منبع هستید باید از یک مهندس یا مشاور کمک بخواهید تا در انتخاب منبع دیافراگمی به شما کمک کند شما خریدار گرامی همواره می توانید از مشاوره تخصصی رایگان و خدمات آوین پمپ بهره مند شوید.
منبع دیافراگمی یا تانک دیافراگمی یک نوع تانک ذخیره‌کننده فشار است که از یک دیافراگم (یک ممبران انعطاف‌پذیر) برای جدا کردن آب از گاز یا هوا استفاده می‌کند. از منابع دیافراگمی برای تنظیم فشار آب در سیستم‌های آبیاری، سیستم‌های آبرسانی، و سیستم‌های گرمایشی و سرمایشی استفاده می‌شود. این منابع معمولاً باعث کاهش انقباض و انبساط متوسط آب در سیستم می‌شوند و فشار آب را تنظیم می‌کنند.
نصب و راه‌اندازی منبع دیافراگمی به دقت و با رعایت نکات مختلفی انجام می‌شود. در زیر به نحوه نصب و راه‌اندازی این نوع منبع اشاره می‌شود:
انتخاب مکان مناسب:
چک کردن تجهیزات:
ارتباط با سیستم:
انتخاب حجم مناسب برای یک منبع دیافراگمی بستگی به نیازها و شرایط خاص مورد استفاده دارد. در زیر چند نکته مهم برای انتخاب حجم مناسب آورده شده‌اند:
نیاز آبی: ابتدا باید نیاز و مصرف آب در سیستم را تعیین کنید. این شامل تعداد و نوع تجهیزات مصرفی مانند پمپ‌ها، دیگ‌ها، سیستم‌های گرمایش و سرمایش و... می‌شود.
فرایند کاری: نوع فرایند کاری که از سیستم تحت فشار استفاده می‌شود نقش مهمی در انتخاب حجم مناسب دارد. برای فرایندهایی که نیاز به ذخیره سریع و تامین پیک آب دارند، حجم بیشتری ممکن است لازم باشد.
فشار مورد نظر: فشار کاری سیستم نیز بر انتخاب حجم تأثیرگذار است. اگر فشار مورد نظر بالا باشد، حجم منبع دیافراگمی باید به اندازه کافی بزرگ باشد تا فشار را تحمل کند.
توقف و راه‌اندازی: توقف و راه‌اندازی دوره‌های سیکلی می‌تواند در انتخاب حجم مناسب کمک کند. اگر نیاز به توقف‌های مکرر یا راه‌اندازی دارید، حجم بیشتری برای ذخیره آب لازم است.
شرایط محیطی: شرایط محیطی مانند دما و شرایط جوی نیز در انتخاب حجم تأثیرگذار هستند. در شرایطی که دماها بسیار پایین یا بالا باشند، نیاز به حجم بیشتری برای مقابله با تغییرات دما خواهید داشت.
مشاوره با متخصصان: در نهایت، مشاوره با مهندسان متخصص یا تولیدکنندگان تجهیزات می‌تواند به انتخاب درست حجم مناسب کمک کند. آنها می‌توانند با بررسی نیازها و شرایط خاص شما، پیشنهادات مناسبی ارائه دهند.
نقص‌ها یا مشکلات در منبع دیافراگمی ممکن است باعث عدم کارکرد صحیح سیستم شود. در صورت وجود نقص یا خرابی در منبع دیافراگمی، علائم و مشکلات مختلفی ممکن است ظاهر شود. برخی از این علائم و مشکلات عبارتند از:
نوسان فشار آب
تراکم یا انبساط نامتناسب
استارت های لحظه ایی پمپ آب
نشت آب
نگهداری و تعمیرات دوره ایی منبع دیافراگمی می‌تواند به عملکرد بهتر و بلندمدت‌تر این سیستم کمک کند. در زیر توضیحاتی در مورد نگهداری و تعمیرات روزانه منبع دیافراگمی آورده شده است:
بررسی فشار: به صورت دوره‌ای، فشار منبع دیافراگمی باید بررسی شود. اگر فشار آب در سیستم بیش از حد زیاد شده باشد، ممکن است نیاز به تنظیمات دوباره فشار باشد.
بررسی دیافراگم: دیافراگم درون منبع دیافراگمی، بخصوص در سیستم‌های بسته، باید به صورت دوره‌ای بررسی و بازرسی شود. اگر دیافراگم خراب یا ساییده شده باشد، ممکن است نیاز به تعویض داشته باشد.
پاکسازی شیر صافی ورودی و مسیر تخلیه: مسیر ورودی آب و تخلیه آب باید پاک و بدون مانع باشد. در صورت وجود آشغال یا ذرات باید به صورت دوره‌ای تخلیه شوند.
